產品介紹

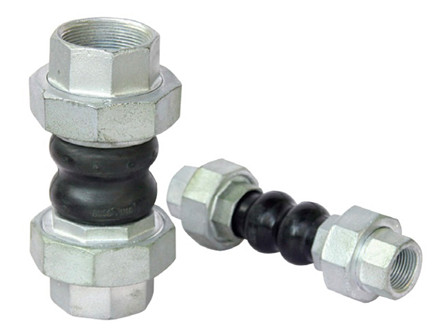

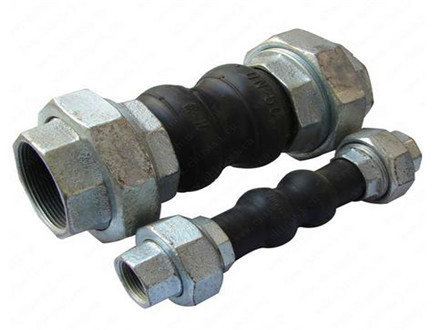

KST-L絲扣橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。產品用途：絲扣橡膠接頭與泵、閥門的連接，特別適用于震動較大、冷熱變化頻繁的管道。
KST-L橡膠接頭又稱絲扣可曲撓橡膠接頭，由任連接避震喉等，是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。絲扣橡膠軟接頭利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點，采用高強度、冷熱穩定性強的聚酯簾子斜交與之復合后，經過高壓、高溫模具硫化而成。
KST-L橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。
產品適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。
產品應用范圍：由于KST-L橡膠接頭有良好的綜合性能，主要用于原水和污水的提升和輸送，火力發電廠的給水和冷卻循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的冷卻，稀釋及其它行業長短距離管線間的柔性連接。因為橡膠具有較高的耐磨性，還適用于一切行業的粒狀和粉狀及汽體的輸送。
技術參數
項目Item |型號Medol | KST-L-1 | KST-L-2 | A、如介質油，酸堿物質 | |
工作壓力MpaWoring pressure | 1.0(10) | 1.6(16) | ||
爆破壓力Mpa Burst Pressure | 2.0(20) | 3.0(30) | ||
真空度 Kpa Vacuum | 53.3(400) | 86.7(650) | ||
適用溫度℃Applicable Temperature | -20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions) | |||
適用介質Applicable Medium | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc. | |||
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type | ||||
主要數據 Main date
公稱通徑DN | 長度 | 軸向位移 | 橫向位移 | 偏轉角度 | |||
mm | 英寸inch | A型 | B型 | 伸長Extension | 壓縮Compression | ||
15 | 0.5 | 180 | 200 | 5~6 | 22 | 22 | 45 |
20 | 0.75 | 200 | 200 | 5~6 | 22 | 22 | 45 |
25 | 1 | 210 | 200 | 5~6 | 22 | 22 | 45 |
32 | 1.25 | 210 | 200 | 5~6 | 22 | 22 | 45 |
40 | 1.5 | 220 | 200 | 5~6 | 22 | 22 | 45 |
50 | 2 | 220 | 220 | 5~6 | 22 | 22 | 45 |
65 | 2.5 | 240 | 240 | 5~6 | 22 | 22 | 45 |
80 | 3 | 285 | 285 | 5~6 | 22 | 22 | 45 |
注：1、特殊要求可按用戶圖紙制作，螺紋活接頭標準采用（ISO、ASME、BS、JIS等）螺紋標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。 | |||||||
安裝說明
1、可曲撓橡膠接頭管道施工時，必須讓其處于自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大于等于接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大于管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。
