產品介紹

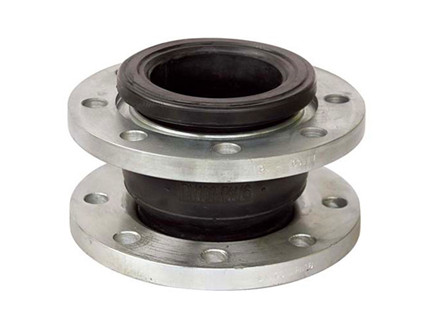

KXT單球體可曲撓橡膠接頭的分類：
按連接方式分松套法蘭式、 固定法蘭式和螺紋式3 種；
按結構可分為單球體、 雙球體、彎球體等。
特點：內部致密度高、能承受較高壓力、彈性變形效果好。
優點：減震、降噪、輕巧、無毒。
用途：與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
產品工作壓力等級分 0.6Mpa 1.0MPa 1.6MPa 2.5Mpa
規格型號：DN32-DN2800
技術參數
項目\型號 | KXT-1 | KXT-2 | KXT-3 |
工作壓力MPa | 1.0（10） | 1.6（16） | 2.5（25） |
爆破壓力MPa | 2.0（20） | 3.0（30） | 4.5（45） |
真空度KPa （mmHg） | 53.3(400) | 86.7(650) | 100(750) |
適用溫度℃ | -15～+80特殊可達-30～160 | ||
適用介質 | 空氣、壓縮空氣、水、海水、熱水、油、酸、堿 等 | ||
公稱通徑DN | 長度 L mm | 螺栓數 n | 螺栓孔直徑 | 螺栓孔中心 | 軸向位移mm | 橫向位移 | 偏轉角度 | ||
mm | 英寸 | 伸長 | 壓縮 | ||||||
25 | 4 | 95 | 4 | 14 | 85 | 6 | 9 | 9 | 15° |
32 | 1.25 | 95 | 4 | 18 | 100 | 6 | 9 | 9 | 15° |
40 | 1.5 | 95 | 4 | 18 | 110 | 6 | 10 | 9 | 15° |
50 | 2 | 105 | 4 | 18 | 125 | 7 | 10 | 10 | 15° |
65 | 2.5 | 115 | 4 | 18 | 145 | 7 | 13 | 11 | 15° |
80 | 3 | 135 | 4 | 18 | 160 | 8 | 15 | 12 | 15° |
100 | 4 | 150 | 8 | 18 | 180 | 10 | 19 | 13 | 15° |
125 | 5 | 165 | 8 | 18 | 210 | 12 | 19 | 13 | 15° |
150 | 6 | 180 | 8 | 23 | 240 | 12 | 20 | 14 | 15° |
200 | 8 | 210 | 8 | 23 | 295 | 16 | 25 | 22 | 15° |
250 | 10 | 230 | 12 | 23 | 350 | 16 | 25 | 22 | 15° |
300 | 12 | 245 | 12 | 23 | 400 | 16 | 25 | 22 | 15° |
350 | 14 | 255 | 16 | 23 | 460 | 16 | 25 | 22 | 15° |
400 | 16 | 255 | 16 | 25 | 515 | 16 | 25 | 22 | 15° |
450 | 18 | 255 | 20 | 25 | 565 | 16 | 25 | 22 | 15° |
500 | 20 | 255 | 20 | 25 | 620 | 16 | 25 | 22 | 15° |
600 | 24 | 260 | 20 | 30 | 725 | 16 | 25 | 22 | 15° |
700 | 28 | 260 | 24 | 30 | 840 | 16 | 25 | 22 | 15° |
800 | 32 | 260 | 24 | 34 | 950 | 16 | 25 | 22 | 15° |
900 | 36 | 260 | 28 | 34 | 1050 | 16 | 25 | 22 | 15° |
1000 | 40 | 260 | 28 | 34 | 1160 | 18 | 26 | 24 | 15° |
1200 | 48 | 260 | 32 | 41 | 1380 | 18 | 26 | 24 | 15° |
1400 | 56 | 350 | 36 | 34 | 1560 | 20 | 28 | 26 | 15° |
1600 | 64 | 350 | 40 | 34 | 1760 | 25 | 35 | 30 | 10° |
1800 | 72 | 350 | 44 | 41 | 1970 | 25 | 35 | 30 | 10° |
2000 | 80 | 420 | 48 | 48 | 2180 | 25 | 35 | 30 | 10° |
2200 | 88 | 580 | 52 | 48 | 2390 | 25 | 35 | 30 | 10° |
2400 | 96 | 610 | 56 | 48 | 2600 | 25 | 35 | 30 | 10° |
2600 | 104 | 650 | 60 | 54 | 2810 | 25 | 35 | 30 | 10° |
2800 | 112 | 680 | 64 | 54 | 3020 | 25 | 35 | 30 | 10° |
3000 | 120 | 680 | 68 | 54 | 3220 | 25 | 35 | 30 | 10° |
3200 | 600 | 72 | 36 | 25 | 35 | 30 | 10° | ||
安裝說明
1、可曲撓橡膠接頭管道施工時，必須讓其處于自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大于等于接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大于管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。
