產品介紹

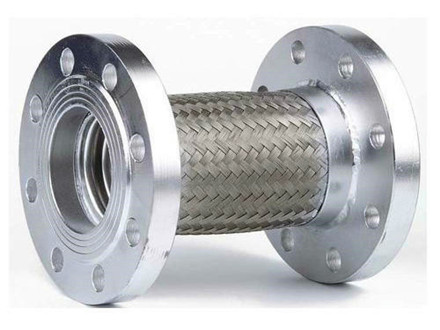

法蘭金屬軟管是現代工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管，規格從3mm到150mm。超小口徑不銹鋼軟管（內徑3mm-25mm）主要用于精密光學尺之傳感線路保護、工業傳感器線路保護，具有良好的柔軟性、耐蝕性、耐高溫、耐磨損、抗拉性。
1、金屬軟管節距之間靈活軟管，彎曲半徑小。
2、金屬軟管有較好的伸縮性，無阻塞或僵硬。
3、金屬軟管單位重量輕、口徑一致性好。
4、金屬軟管柔軟性、重復彎曲性、撓性好。
5、金屬軟管耐腐蝕性、耐高溫性好。
6、金屬軟管防鼠咬、耐磨損好，防止內部電線受到磨損。
7、金屬軟管耐彎折、抗拉性能、抗側壓性強。
8、金屬軟管柔軟順滑、易于穿線安裝定位。
9、金屬軟管配套的軟管接頭多，容易同儀器設備連接。
技術參數
公稱通徑 Norminal diameter | 內徑 Inside diameter mm | 外徑 Outside diameter mm | 最小彎曲半徑 Minimum bending radius mm | 最高工作壓力 Maximum working pressure Mpa | |||
波紋管 Corrugated hose | 帶一層網套 With a network set | 靜態 Static | 動態 Dynamic | 一層網套 one network set | 二層網套 two network set | ||
8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 15 | 20 |
15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 15 | 20 |
20 | 20 | 27 | 28.6 | 120 | 270 | 10 | 15 |
25 | 27 | 34.5 | 36.1 | 160 | 360 | 63 | 10 |
32 | 32 | 40 | 41.6 | 175 | 400 | 40 | 63 |
40 | 39.6 | 52 | 53.6 | 225 | 510 | 40 | 63 |
50 | 49.7 | 62 | 63.6 | 280 | 640 | 30 | 50 |
65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 30 | 50 |
80 | 79 | 96.3 | 97.9 | 486 | 1030 | 30 | 50 |
100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 25 | 40 |
125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 25 | 40 |
150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 25 | 40 |
200 | 176 | 240 | 243.2 | 1000 | 2000 | 25 | 40 |
250 | 248 | 290 | 294 | 1250 | 2500 | 25 | 40 |
300 | 298 | 350 | 354 | 1500 | 3000 | 16 | 25 |
350 | 347.6 | 400 | 404.8 | 1750 | 3500 | 16 | 25 |
400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 16 | 25 |
